刀刮GPP芯片

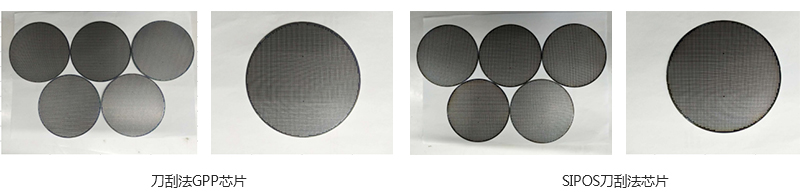

采用刀刮方法生產GPP芯片,並可根據客戶需要結合SIPOS(摻氧半絕緣多晶矽)沈積工藝生產,對提高芯片本身可靠性和穩定性等品質能力明顯提高。

Gpp是Glassivation(玻璃化)passivation(鈍化)parts(元件)or parts of an apparats(器件)詞組的縮寫,是玻璃鈍化類器件的統稱,它泛指引入或包含有結質膜保護工藝手段的所有有源器件。

但是,由於玻璃鈍化工藝措施對於PN結在晶體外的貼片二極體應用效果更為顯著,並且已成為成功的典型應用,從而使Gpp(Glassivation passivation parts)逐漸成為了“玻璃鈍化二極管”的代名詞了。

因此玻璃鈍化工藝由於具有較高的可靠性和穩定性,被廣泛應用在高反壓大功率二極管的臺面鈍化。目前形成玻璃鈍化膜的方法主要有刀刮法、光阻法和電泳法等,本公司可根據客戶需要,搭配客戶封裝形式選擇相應的工藝生產。

刀刮法通過將玻璃粉和溶劑配制成玻璃漿,操作時采用刀片將玻璃漿刮入開好溝道的臺面。此種工藝能用來制造較厚的玻璃鈍化膜,尤其於臺面型器件,如大功率高電壓器件和電力電子器件等。

其次此種工藝可結合SIPOS(摻氧半絕緣多晶矽)沈積工藝,對裸漏的 PN結面進行有效保護,對提高芯片本身可靠性和穩定性有其明顯。可以滿足客戶在高溫、高濕、強電場等惡劣條件下長時間工作需求。

產品包括各種規格STDGPP,FRGPP,HERGPP,SFGPP,TVSGPP等各類產品。









STD GPP普通整流管芯片

Standard Rectifier Chip

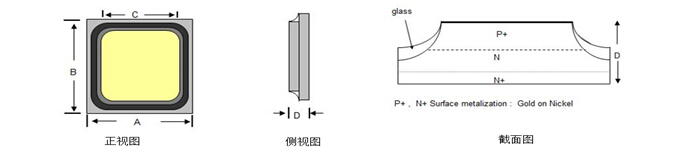

序號

型號

尺寸

電性參數

A(mil)

B(mil)

C(mil)

D(uM)

VF(V)

≥98%

IF(A)

VR(V)

IR(uA)

@25℃

TRR(ns)@

RG-1≥98%

1

SGPP36M

36±2

36±2

18±3

260±20

<0.98

0.5A

>1100

1

>800

2

SGPP40M

40±2

40±2

20±3

260±20

<0.98

0.6A

>1100

1

>800

3

SGPP42M

42±2

42±2

22±3

260±20

<0.98

0.7A

>1100

1

>800

4

SGPP44M

44±2

44±2

24±3

260±20

<0.98

0.8A

>1100

1

>800

5

SGPP45M

45±2

45±2

26±3

260±20

<0.98

1A

>1100

1

>800

6

SGPP46M

46±2

46±2

26±3

260±20

<0.98

1A

>1100

1

>800

7

SGPP48M

48±2

48±2

28±3

260±20

<0.98

1A

>1100

1

>800

8

SGPP50M

50±2

50±2

30±3

260±20

<0.98

1A

>1100

1

>1000

9

SGPP60M

60±2

60±2

40±3

260±20

<1.0

2A

>1100

1

>1000

10

SGPP70M

70±2

70±2

49±3

260±20

<1.0

3A

>1100

2

>1000

11

SGPP84M

84±2

84±2

62±3

260±20

<1.0

4A

>1100

2

>1000

12

SGPP88M

88±2

88±2

66±3

260±20

<1.0

4A

>1100

2

>1000

13

SGPP95M

95±2

95±2

73±3

260±20

<1.0

5A

>1100

2

>1000

14

SGPP100M

100±2

100±2

78±3

260±20

<1.0

5A

>1100

5

>1000

15

SGPP110M

110±2

110±2

86±3

260±20

<1.0

7.5A

>1100

5

>1000

16

SGPP120M

120±2

120±2

96±3

260±20

<1.0

10A

>1100

5

>1000

17

SGPP130M

130±2

130±2

104±3

260±20

<1.0

12.5A

>1100

5

>1000

18

SGPP140M

140±2

140±2

114±3

260±20

<1.0

12.5A

>1100

5

>1000

19

SGPP160M

160±2

160±2

134±3

260±20

<1.0

17.5A

>1100

5

>1000

20

SGPP180M

180±2

180±2

154±3

260±20

<1.0

20A

>1100

5

>1000

FR 快速恢復整流管芯片

Fast Recovery Rectifier Chip

序號

型號

尺寸

電性參數

A(mil)

B(mil)

C(mil)

D(uM)

VF(V)

≥98%

IF(A)

VR(V)

IR(uA)@

25℃

TRR(ns)@RG-1

≥98%

1

FR104G

42±2

42±2

24±3

230±10

<1.15

0.7A

>600

2

<150

2

FR104G

46±2

46±2

26±3

230±10

<1.15

1A

>600

2

<150

3

FR104G

50±2

50±2

30±3

230±10

<1.15

1A

>600

2

<150

4

FR204G

60±2

60±2

40±3

230±10

<1.15

2A

>600

2

<150

5

FR204G

70±2

70±2

49±3

230±10

<1.15

2A

>600

2

<150

6

FR304G

84±2

84±2

62±3

230±10

<1.15

3A

>600

2

<150

7

FR105G

42±2

42±2

24±3

230±10

<1.2

0.7A

>800

2

<150

8

FR105G

46±2

46±2

26±3

230±10

<1.2

1A

>800

2

<150

9

FR105G

50±2

50±2

30±3

230±10

<1.2

1A

>800

2

<150

10

FR205G

60±2

60±2

40±3

230±10

<1.2

2A

>800

2

<150

11

FR205G

70±2

70±2

49±3

230±10

<1.2

2A

>800

2

<150

12

FR305G

84±2

84±2

62±3

230±10

<1.2

3A

>800

2

<150

13

FR107G

42±2

42±2

24±3

255±10

<1.28

0.7A

>1100

2

<300

14

FR107G

46±2

46±2

26±3

255±10

<1.28

1A

>1100

2

<300

15

FR107G

50±2

50±2

30±3

255±10

<1.28

1A

>1100

2

<300

16

FR207G

60±2

60±2

40±3

255±10

<1.28

2A

>1100

2

<300

17

FR207G

70±2

70±2

49±3

255±10

<1.28

2A

>1100

2

<300

18

FR307G

84±2

84±2

62±3

255±10

<1.28

3A

>1100

2

<300

HER GPP高效整流管芯片

High Efficieny Rectifier Chip

序號

型號

尺寸

電性參數

A(mil)

B(mil)

C(mil)

D(uM)

VF(V)

≥98%

IF(A)

VR(V)

IR(uA)@

25℃

TRR(ns)@RG-1

≥98%

1

H103G

42±2

42±2

24±3

210±10

<1.0

0.7A

>300

2

<50

2

H103G

46±2

46±2

26±3

210±10

<1.0

1A

>300

2

<50

3

H103G

50±2

50±2

30±3

210±10

<1.0

1A

>300

2

<50

4

H203G

60±2

60±2

40±3

210±10

<1.0

2A

>300

2

<50

5

H203G

70±2

70±2

49±3

210±10

<1.0

2A

>300

2

<50

6

H303G

84±2

84±2

62±3

210±10

<1.0

3A

>300

2

<50

7

H105G

42±2

42±2

24±3

220±10

<1.25

0.7A

>450

2

<50

8

H105G

46±2

46±2

26±3

220±10

<1.25

1A

>450

2

<50

9

H105G

50±2

50±2

30±3

220±10

<1.25

1A

>450

2

<50

10

H205G

60±2

60±2

40±3

220±10

<1.25

2A

>450

2

<50

11

H205G

70±2

70±2

49±3

220±10

<1.25

2A

>450

2

<50

12

H305G

84±2

84±2

62±3

220±10

<1.25

3A

>450

2

<50

13

H108G

42±2

42±2

24±3

240±10

<1.68

0.7A

>1100

2

<75

14

H108G

46±2

46±2

26±3

240±10

<1.68

1A

>1100

2

<75

15

H108G

50±2

50±2

30±3

240±10

<1.68

1A

>1100

2

<75

16

H208G

60±2

60±2

40±3

240±10

<1.68

2A

>1100

2

<75

17

H208G

70±2

70±2

49±3

240±10

<1.68

2A

>1100

2

<75

18

H308G

84±2

84±2

62±3

240±10

<1.68

3A

>1100

2

<75


SF GPP超快速整流管芯片

Super Fast Rectifier Chip

序號

型號

尺寸

電性參數

A(mil)

B(mil)

C(mil)

D(uM)

VF(V)

≥98%

IF(A)

VR(V)

IR(uA)@

25℃

TRR(ns)@RG-1

≥98%

1

SF104G

46±2

46±2

25±3

200±10

<0.95

1A

>300

1

<35

2

SF104G

50±2

50±2

30±3

200±10

<0.95

1A

>300

1

<35

3

SF204G

60±2

60±2

40±3

200±10

<0.95

2A

>300

2

<35

4

SF304G

84±2

84±2

62±3

200±10

<0.95

3A

>300

3

<35

5

SF304G

88±2

88±2

66±3

200±10

<0.95

3A

>300

3

<35

6

SF504G

95±2

95±2

73±3

200±10

<0.95

5A

>300

5

<35

7

SF604G

110±2

110±2

86±3

200±10

<0.95

6A

>300

5

<35

8

SF106G

46±2

46±2

25±3

210±10

<1.25

1A

>450

1

<35

9

SF106G

50±2

50±2

30±3

210±10

<1.25

1A

>450

1

<35

10

SF206G

60±2

60±2

40±3

210±10

<1.25

2A

>450

2

<35

11

SF306G

84±2

84±2

62±3

210±10

<1.25

3A

>450

3

<35

12

SF306G

88±2

88±2

66±3

210±10

<1.25

3A

>450

3

<35

13

SF506G

95±2

95±2

73±3

210±10

<1.25

5A

>450

5

<35

14

SF606G

110±2

110±2

86±3

210±10

<1.25

6A

>450

5

<35

15

SF108G

46±2

46±2

25±3

220±10

<1.68

1A

>650

1

<35

16

SF104G

50±2

50±2

30±3

220±10

<1.68

1A

>650

1

<35

17

SF208G

60±2

60±2

40±3

220±10

<1.68

2A

>650

2

<35

18

SF308G

70±2

70±2

49±3

220±10

<1.68

3A

>650

3

<35

19

SF308G

84±2

84±2

62±3

220±10

<1.68

3A

>650

3

<35

20

SF308G

88±2

88±2

66±3

220±10

<1.68

3A

>650

3

<35

21

SF508G

95±2

95±2

73±3

220±10

<1.68

5A

>650

5

<35

22

SF608G

110±2

110±2

86±3

220±10

<1.68

6A

>650

5

<35
